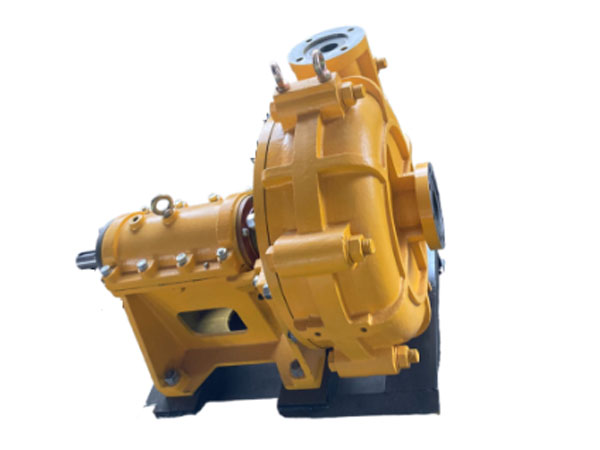

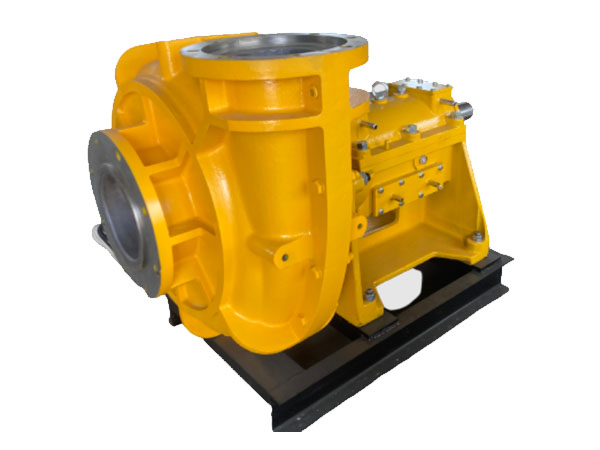

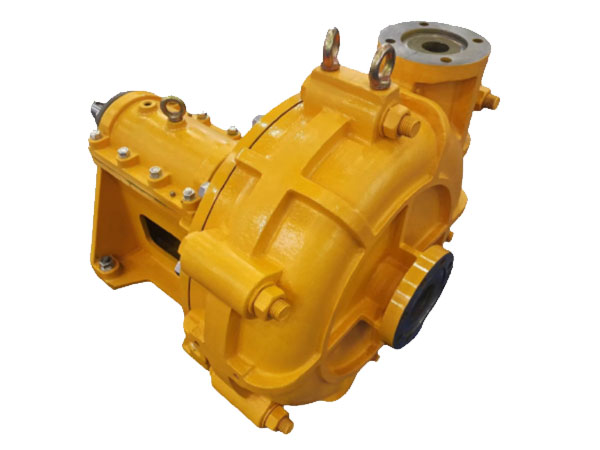

SSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、單殼結構的離心泵，亦可稱為重型渣漿泵。該型泵體積較大并配重型托架，適用于輸送濃度高、顆粒大、壓力高，具有耐磨性強、耐腐性高、高溫（≤90℃）的漿液，在泵的最大允許工作壓力范圍內，可以多級串連使用。廣泛應用于冶金、礦山、化工、疏浚、煤炭、電廠、建材等工業部門。
1、產品概述
SSCP系列碳化硅陶瓷渣漿泵是單級、臥式、懸臂式、單殼結構的離心泵，亦可稱為重型渣漿泵。該型泵體積較大并配重型托架，適用于輸送濃度高、顆粒大、壓力高，具有耐磨性強、耐腐性高、高溫（≤90℃）的漿液，在泵的最大允許工作壓力范圍內，可以多級串連使用。廣泛應用于冶金、礦山、化工、疏浚、煤炭、電廠、建材等工業部門。
2、結構及材質：
2.1、整體結構：采用模塊化設計、標準化程度高、適應性強、應用廣泛。

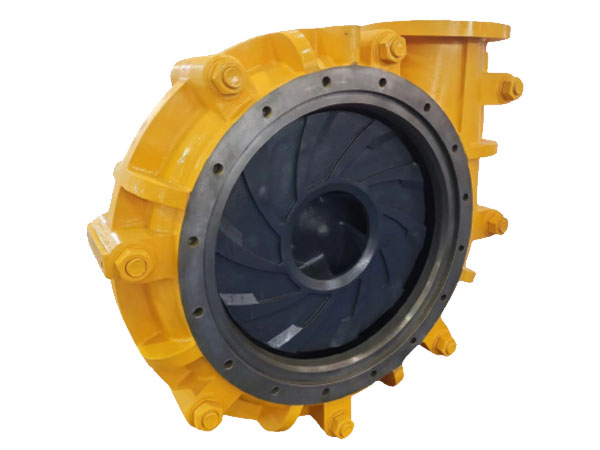

2.2、單泵殼結構：泵頭部分采用模塊化設計，主要由過流部件（泵蓋、葉輪、泵體、后護板）、結合板、密封組件、托架總成等組成。接合板、托架、泵體上都有止口，泵體與接合板、接合板與托架，兩者之間均用高強度螺栓連接。
2.3、過流部件的材質：過流部件（泵蓋、葉輪、泵體、后護板）材質為高溫燒結碳化硅陶瓷，具有耐磨耐腐性，使用壽命是高鉻合金及不銹鋼的3到10倍。
2.4、過流部件的結構：過流部件均為不可分離的雙層結構，金屬（鎧甲或骨架）與高溫燒結碳化硅陶瓷緊密結合。不與漿液接觸部分（鎧甲或骨架）為高強度金屬材料，具有承壓保護作用，承壓能力大于1MPa；與漿液接觸部分（耐磨耐腐層）為高溫燒結碳化硅陶瓷，具有耐磨、耐腐蝕、抗沖擊的作用。
2.5、產品的通用性：SSCP系列泵與AH、ZJ系列渣漿泵的安裝外形尺寸完全一樣；SSCP系列泵與AH、ZJ系列渣漿泵的托架總成完全通用，可相互互換。
2.6、多種軸承組件：水平中開稀油潤滑結構、筒式油脂潤滑結構、筒式稀油潤滑結構、懸架式大功率低轉速結構；泵軸采用干式結構與漿液不接觸。可根據工作環境及客戶需求選擇。
2.7、密封形式：機械密封、填料密封、副葉輪動力密封。
2.8、傳動形式：泵軸與葉輪采用螺紋連接，防止脫落。泵與電機采用多種傳動方式：聯軸器直連傳動、皮帶傳動（ZV、CV、CR、CL）、減速箱傳動、耦合器傳動等。

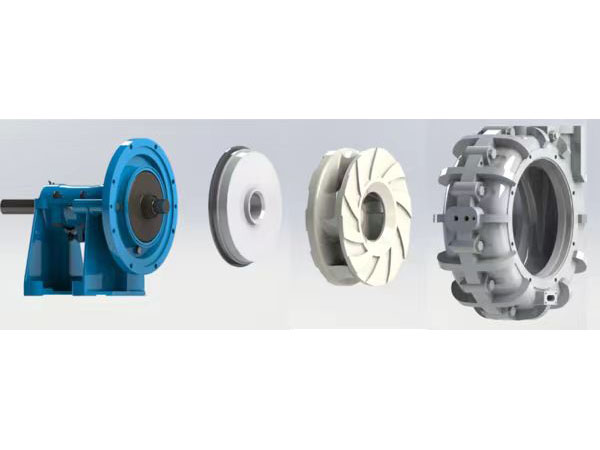

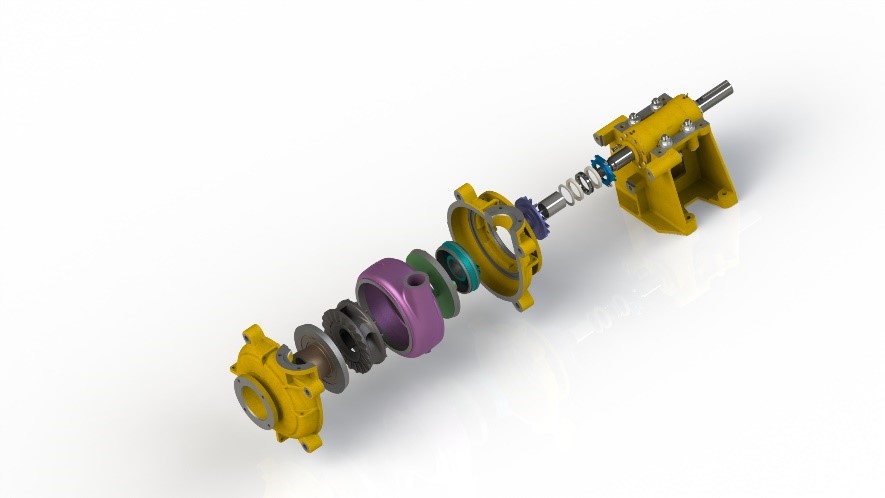

3、結構示意圖

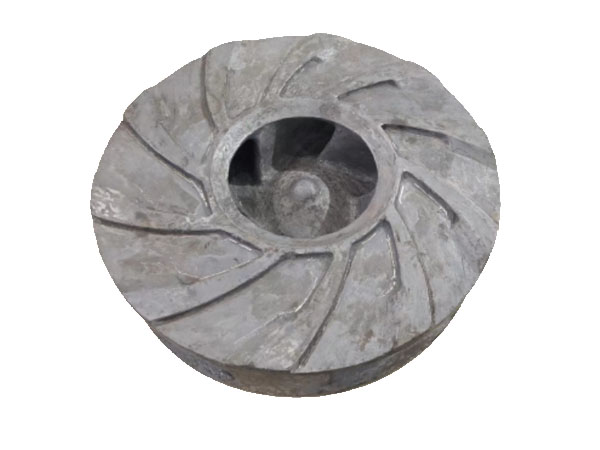

蓋板鑲件:A05+SiC葉輪:A3+SiC

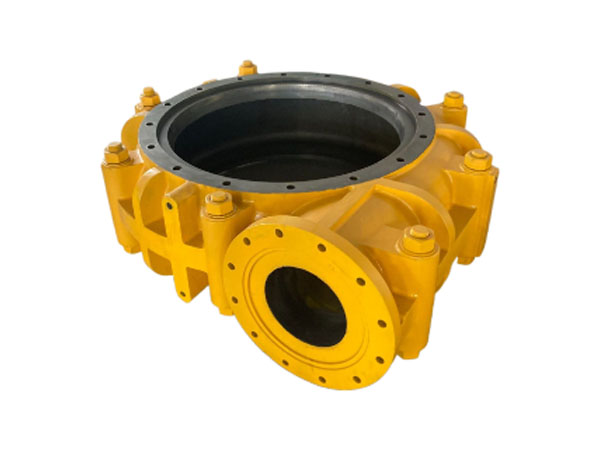

泵體:QT500-7+SiC蓋板:QT500-7+SiC
(2)高溫、高壓雙殼結構可多級串聯
配件名稱 | 材質 | 備注 | |
1 | 泵蓋 | ||
2 | 泵體 | ||
3 | 葉輪 | ||

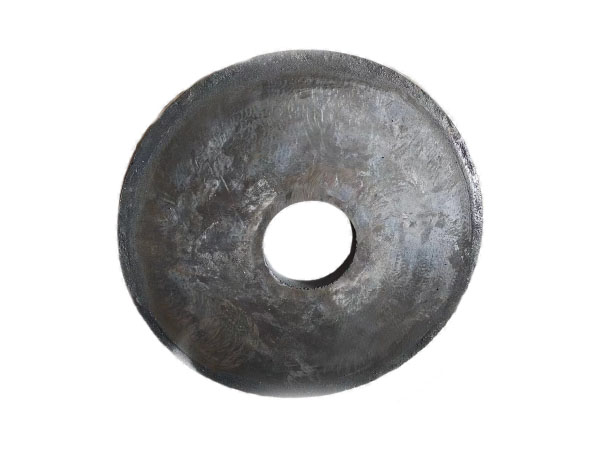

4 | 后護板 | Cr26（鎧甲）+HT SiC（耐磨耐腐層） |
